• Sender mit Magnet (L/B/H): 90 x 40 x 24 mm
• Empfänger im Standardgehäuse (L/B/H): 89 x 100 x 40 mm, Gewicht: ca. 165 g
• Magnet (L/B/H): 27 x 12 x 6 mm, Gewicht: ca. 50 g
• Kabellänge Außenantenne: 1000 mm
Frequenz: 868 MHz Funk-Abluft-Sicherheitsschalter BL220Fi (Einbauversion) - mit DIBt-Zulassung! -
Broko 751095 BL 220 Fi Zuluftfensterschaltung
Der Funk-Abluft-Sicherheitsschalter BL 220 Fi ist eine Einbauvariante unseres bewährten Schalters BL 220 F, der als erster Funk-Abluft-Sicherheitsschalter auf dem deutschen Markt die strengen Prüfungen bestanden und die Zertifizierung des Deutschen Instituts für Bautechnik (DIBt-Zulassung Z-85.2-5) erreicht hat.
Achtung ! Für Dunstabzugshauben mit BLDC Motor ist dieses Gerät nicht geeignet! Benutzen Sie in diesem Fall die Type BL220FA!
Die Einbauvariante bietet neben den bekannten sicheren Funktionen entscheidende Vorteile für die Steuerung der Dunstabzugshaube:
1) Gesteuert wird nur der Lüfter, die Beleuchtung bleibt an! Da der Schalter in die Dunstabzugshaube eingebaut wird, kann nur die Leitung zum Lüftermotor separat gesteuert werden. Die Beleuchtung der Dunstabzugshaube bleibt auch nach der Abschaltung des Lüftermotors an.
2) Funkempfang ohne Störung! Der BL220Fi wird überall dort verwendet, wo schwierige Empfangsumstände eine sichere Funktion des Basismodels erschweren. Eine typische Anwendung ist bei sog. Turm- oder Inselhauben, wo der Abluft-Schalter hinter einer Verkleidung aus Edelstahl montiert wird. Diese Metallverkleidung schirmt die interne Antenne des Abluft-Schalters ab und die Signale vom Funk-Sender können dadurch nicht immer störungsfrei empfangen werden.
Bei dem BL220Fi bietet eine externe Antenne die Abhilfe - sie kann außen an der Metallverkleidung oder Decke montiert werden und sichert einen ungestörten Empfang der Steuersignale.
Die Außenantenne ist mit dem BL220Fi durch ein 100cm langes, dünnes Antennenkabel verbunden.
Technische Daten:
Stromversorgung: 230V / 50 Hz
Schaltleistung: 230 V AC, 5 A, 1150 W, 1pol.
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 7 bis 13 mm

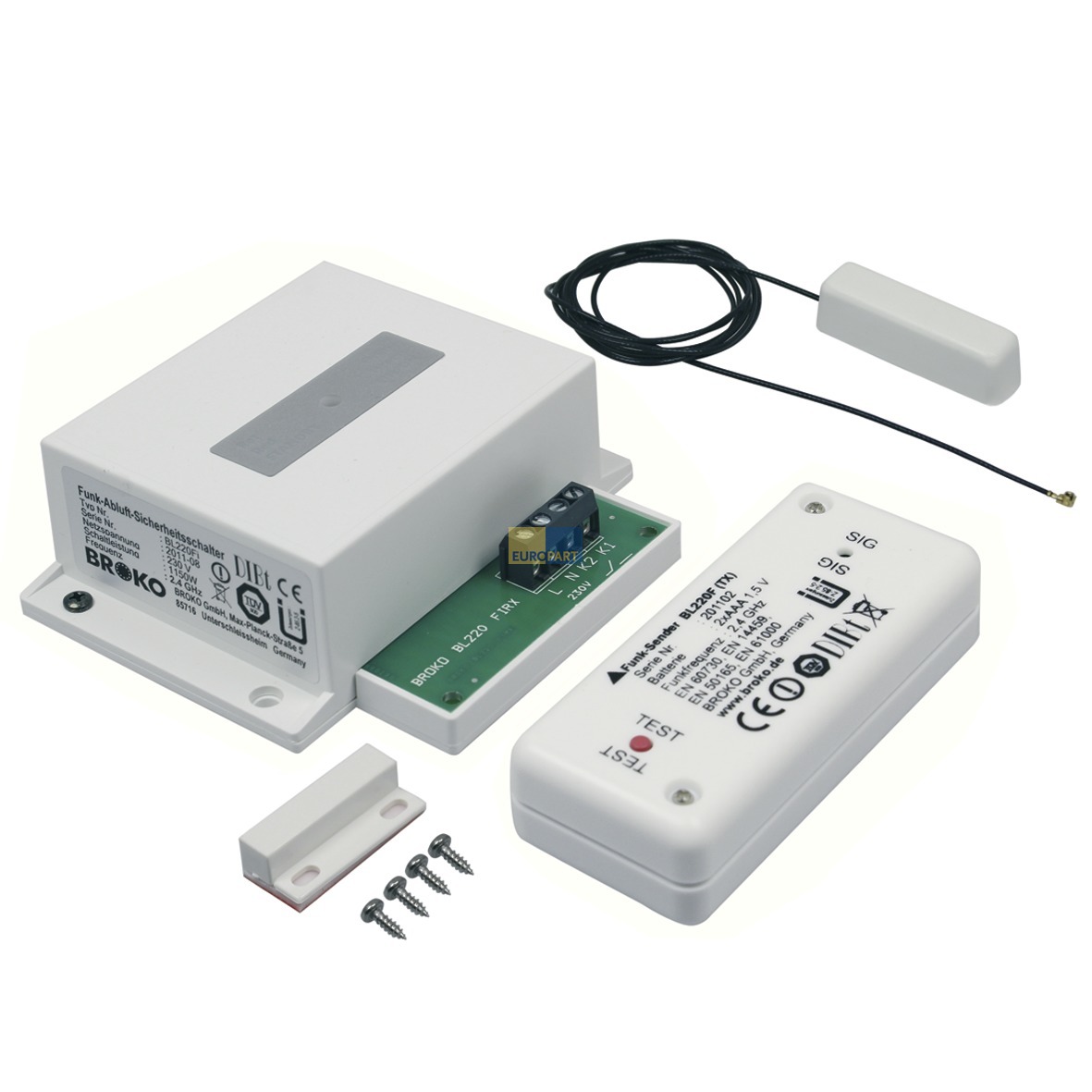

Lieferumfang:
1 x Funk-Sender mit Magnet und Montagematerial, 1 x Funk-Schalter mit externer Außenantenne
1x Bedienungsanleitung, 2 x Batterien AAA LR3 (Ersatz: Europart-Nr. 905251)
- Broko
751095 BL 220 Fi = 751095 BL220Fi
