• Länge: 62 mm
• Breite: 75 mm
• Höhe: 34 mm
• Montageöffnung: 71 x 29 mm
• Farbe: schwarz
• Material: Kunststoff
Anzeigeinstrument 32x74 zur Temperatur-, Feuchtigkeits- und Druckmessung in der gewerblichen und industriellen Kühlung
Eliwell TM10Z00X0M400
Fühler: PT100/TC, Versorgung: 12...24V~/12...36V DC.
- Gehäuse: Korpus aus Kunstharz PC+ABS UL94 V-0, Scheibe aus Polycarbonat, Tasten aus thermoplastischem Kunstharz
- Abmessungen: Frontseite 32x74mm, Tiefe 30mm (ohne Klemmen); Modelle „Schaltnetzteil“: Tiefe 59mm
- Installation: Tafeleinbau mit Bohrschablone 71x29mm (+0,2/-0,1mm)
- Betriebstemperatur: -5...55°C
- Lagertemperatur: -30...85°C
- Feuchtigkeit der Betriebs- und Lagerumgebung: 10...90% RH (nicht kondensierend)
Technische Daten:
Anzeigebereich: Fühler Pt100: -200...800°C / Fühler TCJ: -40...760°C / Fühler TCK: -40...1350°C
Display: ohne Dezimalstelle * 3,5 Stellen + Vorzeichen
Genauigkeit: Pt100: 0,5% / 0,2% von -150 bis 300°C / TcJ: 0,4% TCK: 0,5% / 0,3% von -40 bis 800°C / Pt100: 0,1°C bis 199,9, 1°C
Auflösung: TCJ und TCK: 1°C / Modell 230V~: max. 1,8 W
Leistung: Modell 12V~: max. 0,5 W / Modell 12...24V~: max. 3 W / 230V~ ±10% 50/60 Hz
Stromversorgung: 12V~ ±10% 50/60 Hz / 12...24V AC/12...36V DC ±10% 50/60Hz
Konnektivität Modelle LX: TTL-Port für Anschluss an Copy Card und Televis System **
* wählbar über Parameter
** BusAdapter350 verwenden

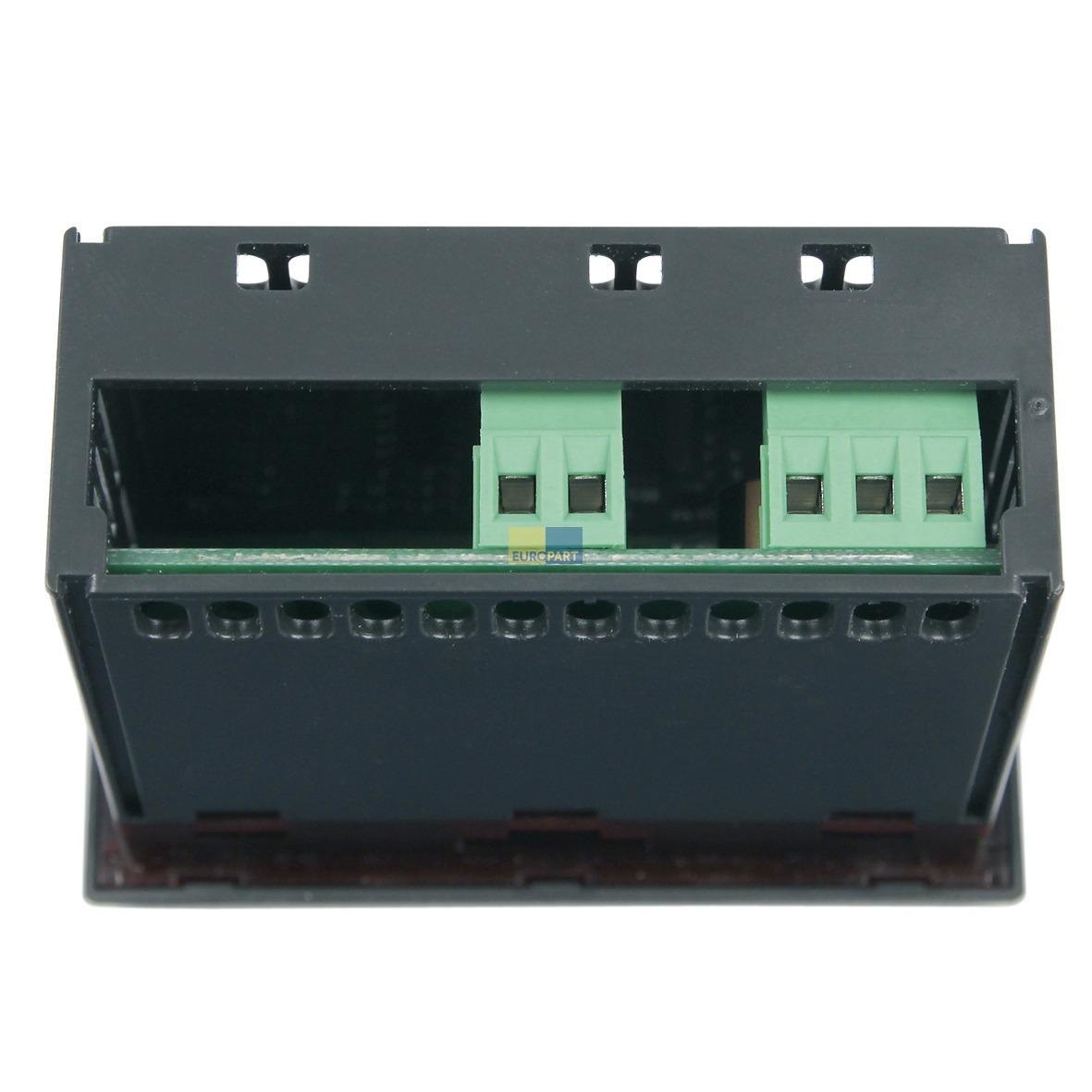

Das Instrument weist eine Schraubklemmleiste für den Anschluss der elektrischen Kabel mit einem max. Querschnitt von 2,5 mm² auf. Nur 1 Leiter je Klemme für Leistungsanschlüsse.

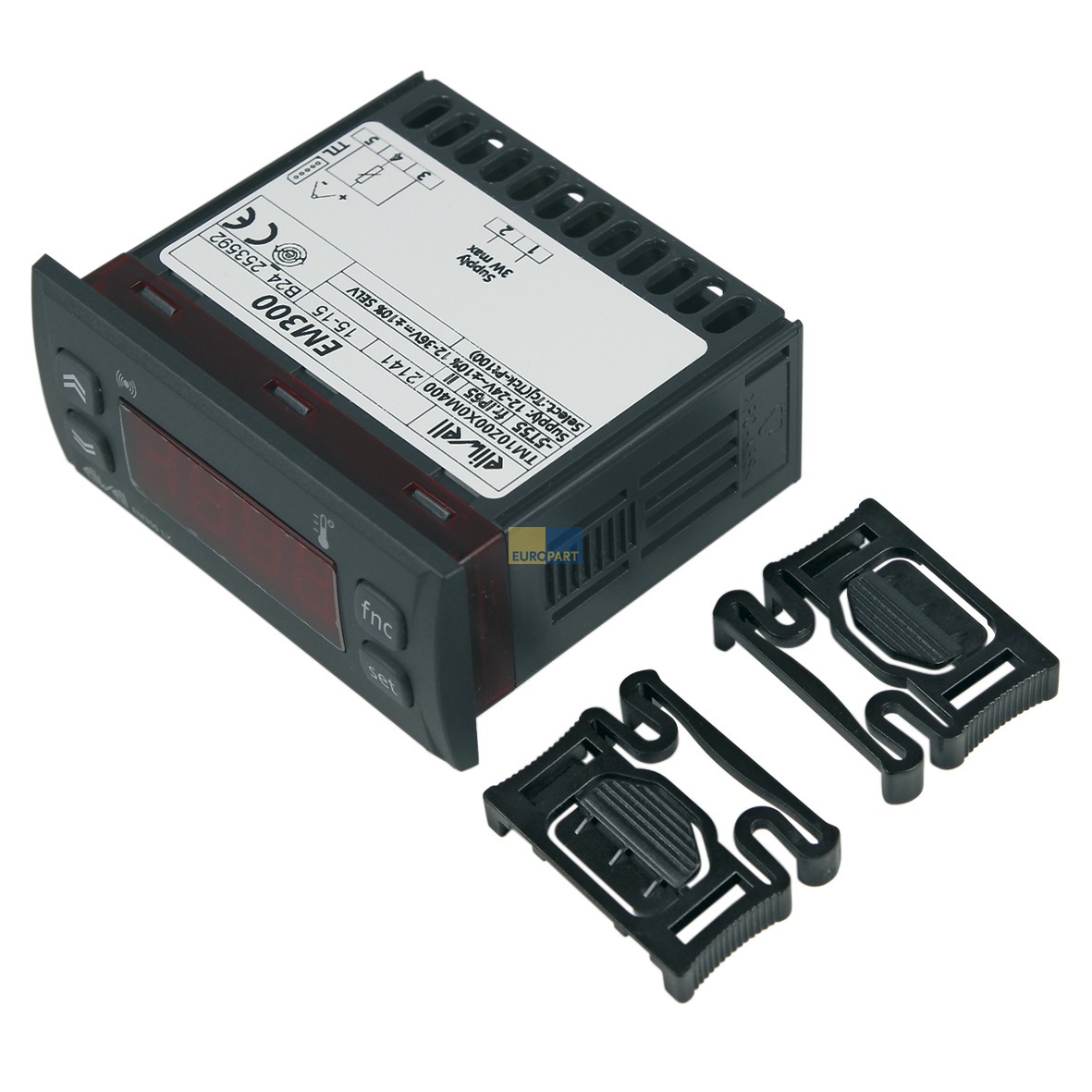

Das Instrument wurde für die Montage im Paneel konzipiert. Eine Bohrung zu 29x71mm ausführen, das Gerät einsetzen und mit den entsprechend mitgelieferten Bügeln befestigen.
Die Montage an Orten vermeinden, an denen es hoher Feuchtigkeit und / oder Schmutz ausgesetzt ist.
Möglicher Artikel-Aufdruck:
EM300, TM10Z00X0M400, 2141, 15-15, B24_253592, 12-24V
